Les canalisations installées en extérieur sont soumises à des contraintes bien plus importantes que celles situées en zones intérieures ou protégées. Les variations de température, l’humidité, le rayonnement solaire, le gel ou encore les agressions mécaniques mettent les réseaux thermiques et frigorifiques à rude épreuve. Une isolation inadaptée peut rapidement entraîner une baisse de performance, des dégradations prématurées, voire des interruptions d’exploitation. Le choix des matériaux isolants et leur mise en œuvre deviennent alors des enjeux techniques majeurs pour garantir la durabilité des installations.

Les contraintes spécifiques des canalisations en milieu extérieur

Les canalisations extérieures subissent une exposition permanente aux conditions climatiques.

L’exposition au rayonnement solaire

Le rayonnement UV peut altérer certains matériaux isolants en surface, provoquant des fissures, une modification ou une perte de leurs propriétés mécaniques.

L’humidité, la pluie, la condensation

L’humidité, qu’elle provienne de la pluie, de la condensation ou des eaux de ruissellement peut pénétrer dans l’isolant si celui-ci n’est pas correctement protégé.

Le gel et la surchauffe

Les variations thermiques jouent également un rôle déterminant. En hiver, le gel représente un risque majeur, notamment pour les réseaux d’eau, de chauffage ou de climatisation à l’arrêt. En été, l’exposition au soleil peut entraîner un échauffement excessif des conduites, générant des pertes énergétiques ou des dysfonctionnements sur les installations de froid.

Les accidents dus à l’environnement

À ces contraintes s’ajoutent les agressions mécaniques liées à l’environnement industriel : chocs, vibrations, passages répétés ou interventions de maintenance à proximité des réseaux. L’isolation extérieure doit donc assurer à la fois une fonction thermique, une protection mécanique et une résistance durable aux agressions climatiques.

Les risques d’une isolation insuffisante ou inadaptée

Une isolation extérieure mal conçue ou dégradée peut avoir des conséquences directes sur l’exploitation des installations industrielles.

Usure accélérée et perte d’efficacité

Les pertes thermiques sur les installations de chauffage ou de production d’eau chaude entraînent une baisse du rendement global et une surconsommation énergétique. Sur les réseaux de froid ou de climatisation, une isolation défaillante favorise la formation de condensation, avec un risque accru de corrosion sous isolation.

Rupture et fuites sur les réseaux

Une canalisation extérieure insuffisamment protégée du gel peut se rompre lors d’un épisode de froid, provoquant des fuites, des dégâts matériels importants et des arrêts de production parfois coûteux. Ces incidents sont particulièrement fréquents dans les zones non chauffées ou dans les régions exposées à des hivers rigoureux.

Dégradations progressives, parfois invisibles

À moyen terme, l’humidité retenue dans l’isolant accélère les phénomènes de corrosion des supports métalliques. Ce type de dégradation est souvent invisible jusqu’à ce que les dommages soient avancés, rendant les opérations de maintenance plus complexes et plus onéreuses. Une isolation performante et adaptée permet donc de sécuriser les installations, de prolonger leur durée de vie et de limiter les risques d’intervention en urgence.

Choisir les bons matériaux isolants pour les canalisations extérieur

Le choix d’un isolant pour une canalisation extérieure doit répondre à plusieurs critères techniques essentiels. La performance thermique reste un élément central, mais elle ne suffit pas à elle seule. La résistance à l’humidité, la tenue aux UV et la durabilité du matériau conditionnent l’efficacité de l’isolation dans le temps.

Les isolants en fibres minérales ou en mousses rigides sont couramment utilisés pour les réseaux industriels, à condition d’être associés à une protection adaptée contre les intempéries. Les solutions à base d’élastomère présentent quant à elles des propriétés intéressantes pour l’extérieur, notamment grâce à leur structure à cellules fermées, qui limite la pénétration de l’eau et réduit les risques de condensation.

Pour les installations fortement exposées, l’ajout d’un revêtement de protection est indispensable. Cela peut être une enveloppe métallique, un film aluminium renforcé ou encore une protection PVC qui protège l’isolant contre les rayonnements UV, les chocs mécaniques et les infiltrations d’eau.

Le dimensionnement de l’épaisseur d’isolant doit également être adapté aux conditions d’exploitation : température du fluide, diamètre de la canalisation et exposition climatique. Une épaisseur insuffisante réduit fortement l’efficacité de l’isolation, tandis qu’un choix cohérent permet de limiter les déperditions et d’assurer une protection durable.

Maintenance et contrôle des installations extérieures isolées

Même avec des matériaux performants, l’isolation des canalisations extérieures nécessite un suivi régulier. Les inspections visuelles permettent de détecter rapidement les dégradations de surface, les fissures, les zones d’arrachement ou les défauts d’étanchéité des revêtements de protection. Ces contrôles sont particulièrement importants après des épisodes climatiques extrêmes ou des interventions sur site.

L’état des jonctions, des coudes et des points singuliers, souvent plus exposés aux infiltrations d’eau ou aux chocs, doit être vérifié avec attention. Une intervention rapide sur une zone endommagée permet d’éviter que l’humidité ne s’installe durablement dans l’isolant et n’enclenche le processus de corrosion.

Dans un environnement industriel, intégrer l’isolation extérieure dans une stratégie globale de maintenance des réseaux contribue à sécuriser l’exploitation et à assurer son efficacité.

Sur une tuyauterie vapeur, un collecteur de fluide thermique ou une cuve extérieure, l’isolation n’est jamais éternelle. Mais comment avoir une idée de la durée de vie de l’isolant selon le contexte de mise en œuvre ?  On parle de plusieurs dizaines d’années pour les laines minérales, alors que sur site, on constate parfois des dégradations bien plus rapides. Voici pourquoi.

La durée de vie « théorique » des laines minérales

Les déclarations environnementales des fabricants de laines minérales donnent un premier repère important : la durée de vie d’un produit en laine minérale est considérée comme similaire à celle d’un bâtiment, tant que ce produit reste en place dans des conditions normales d’usage. Cet horizon est généralement fixé à 50 ans.

Concrètement, cela signifie que, dans un contexte maîtrisé, la durée de vie de la laine de verre ou de la laine de roche n’est pas censée être le facteur limitant. Les performances thermiques et mécaniques du matériau sont supposées rester stables sur plusieurs décennies.

Le repère de 50 ans reste toutefois théorique. En milieu industriel, la durée de vie réelle de l’isolant dépend surtout des contraintes extérieures. C’est là que se joue la différence entre la capacité intrinsèque du matériau et la durabilité du système d’isolation.

Quels sont les facteurs de vieillissement accéléré de l’isolant industriel ?

Le premier facteur est l’humidité. Une laine minérale humide voit sa conductivité thermique augmenter. Les pertes d’énergie sont plus importantes, les températures de surface grimpent et la corrosion s’installe sur la paroi métallique. Dans ce cas, ce n’est plus la durée de vie de la laine de roche qui pose problème, mais la vitesse à laquelle l’équipement se dégrade derrière l’isolant.

Le deuxième facteur est mécanique. Sur un réseau industriel, les chocs, les vibrations et les interventions de maintenance sont monnaie courante. Une tôle qui se cabosse, un joint qui s’ouvre, une coquille déplacée et le système perd en continuité. La laine de verre ou la laine de roche reste, en théorie, fonctionnelle, mais la protection globale ne joue plus son rôle.

Le troisième facteur tient au process lui-même. Les cycles thermiques, les montées et descentes fréquentes en température, les atmosphères corrosives, les lavages haute pression ou les dépôts chimiques sollicitent fortement l’enveloppe isolante industrielle. Même si la durée de vie de la laine de verre est longue sur le papier, l’environnement peut réduire son efficacité bien avant l’horizon théorique.

Enfin, la qualité de conception et de pose conditionne dès le départ l’espérance de vie du système. Un isolant mal dimensionné, une densité inadaptée ou un traitement approximatif des points singuliers limitent la durée de vie réelle.

Les signes qu’il est temps de remplacer un isolant industriel

Pour un exploitant, la question n’est pas de savoir si l’isolant a dix, quinze ou vingt ans, mais de connaître l’état réel du système et sa capacité à assurer les performances attendues.

Le premier niveau d’analyse est visuel. Dès que l’on observe des joints ouverts, des adhésifs décollés, des auréoles ou des déformations importantes, il est probable que l’humidité ou la corrosion aient commencé à travailler derrière la laine minérale.

Le deuxième niveau est thermique. Des mesures de température de surface, éventuellement complétées par une thermographie infrarouge, permettent de vérifier si l’isolation est encore cohérente avec les hypothèses de dimensionnement. Une zone de tuyauterie anormalement chaude, un tronçon où la température est nettement plus élevée que sur le reste du réseau, sont des signaux que l’isolant ne joue plus entièrement son rôle.

Certaines zones du site méritent une vérification plus régulière : brides, vannes, piquages, supports de tuyauterie, secteurs soumis aux lavages intensifs fréquents ou aux projections. C’est souvent là que les premiers défauts apparaissent.

En pratique, la décision de remplacer l’isolant repose donc sur un diagnostic croisé : inspection sur site, mesures thermiques, analyse des risques de corrosion, comparaison des pertes actuelles avec un scénario de re-calorifugeage. C’est ce travail qui permet de passer d’une durée de vie « moyenne » théorique à une stratégie de remplacement adaptée à chaque installation.

Les pertes de chaleur ou de froid par les parois planes et cylindriques représentent encore plusieurs térawattheures gaspillés chaque année en France. Le choix raisonné des matériaux isolants selon la géométrie du support contribue à réduire les déperditions et donc les émissions de CO2. Cette protection renforce aussi la sécurité des équipements ainsi isolés. Pour accélérer la montée en performance de ces installations, les certificats d’économies d’énergie (CEE) associés à ces opérations (fiche IND-UT-131) restent valables en 2025.

Parois planes ou cylindriques : ce qui change pour l’isolation thermique

L’efficacité d’une isolation industrielle dépend autant de la qualité du matériau que de la nature de la surface à traiter. Une paroi plane et une paroi cylindrique présentent leurs propres contraintes mécaniques de pose et de maintenance qui orientent le choix du produit isolant.

Caractéristiques et distinctions

Les parois planes concernent les surfaces larges et rigides : murs de bâtiments industriels, réservoirs, enceintes thermiques, fours, ou équipements de stockage. Leur isolation garantit une continuité parfaite pour éviter les ponts thermiques et les pertes localisées. Les défis principaux résident dans la stabilité dimensionnelle des panneaux, la gestion des dilatations mécaniques et la résistance à la chaleur sur de grandes surfaces.

Les parois cylindriques, quant à elles, regroupent les réseaux de tuyauteries, colonnes, ou conduites de fluides à haute ou basse température. Leur forme courbe exige des isolants conçus pour éviter la perte d’adhérence ou la création de vides d’air. Ces surfaces présentent également de nombreux points singuliers qui compliquent la mise en œuvre.

Les solutions d’isolation appropriées

La sélection du matériau isolant dépend avant tout de la plage de température du fluide circulant, de la conductivité thermique recherchée et de l’environnement d’exploitation (présence d’humidité, exposition extérieure, contraintes mécaniques).

Les coquilles et coudes en laine de roche offrent une excellente résistance thermique tout en assurant une bonne tenue mécanique.

Pour les réseaux de froid, les manchons élastomères garantissent une isolation continue et étanche à la condensation.

Enfin, les panneaux rigides ou nappes grillagées s’adaptent aux grandes surfaces planes, assurant une couverture homogène.

Performance et mise en œuvre : les bonnes pratiques dans l’industrie

La mise en œuvre de l’isolation conditionne la performance finale du système, notamment sur les sites industriels avec de fortes contraintes en termes de température, de sécurité et d’accessibilité.

Préparer le support et anticiper les conditions de pose

Avant toute installation, les surfaces doivent être propres, sèches et exemptes de corrosion. Un support mal préparé compromet l’adhérence et la durabilité de l’isolant. Il faut aussi vérifier la température de la paroi au moment de la pose, car un matériau appliqué sur une surface trop chaude ou humide risque de se détériorer prématurément.

Les fixations et les revêtements extérieurs doivent être adaptés à l’environnement (intérieur, extérieur, atmosphère humide, zones ATEX, etc.). Dans les zones exposées à des contraintes mécaniques, une protection rigide (tôle aluminium, inox ou enveloppe PVC) est souvent indispensable.

Limiter les pertes sur les zones sensibles

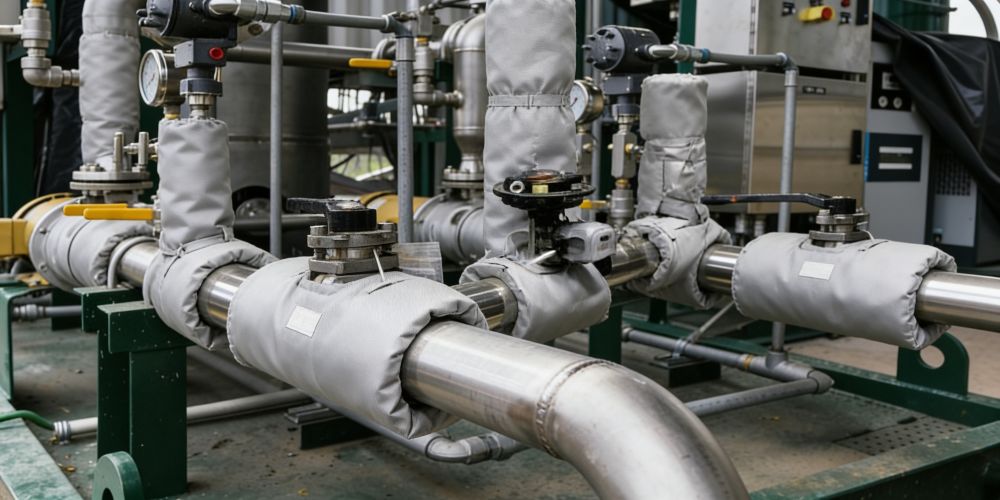

Les points singuliers sont des zones critiques sur un réseau calorifugé. Les coudes, les vannes et les raccordements génèrent des ponts thermiques, responsables de déperditions importantes. Leur isolation requiert des solutions adaptées (coquilles préformées ou découpées sur mesure, traitement des joints avec des produits résistants aux hautes températures…).

CEE accordés sur ces opérations : la fiche IND-UT-131

En 2025, l’isolation des parois planes et cylindriques reste éligible au dispositif des Certificats d’Économies d’Énergie (CEE). Elle est l’objet de la fiche standardisée IND-UT-131, dédiée aux opérations d’isolation thermique sur les installations industrielles.

Les conditions d’application

La fiche IND-UT-131 s’applique à la mise en place d’une isolation performante sur les surfaces planes ou cylindriques d’installations industrielles fixes, qu’il s’agisse d’équipements de production, de transfert, de stockage ou d’utilisation de fluides.

Les opérations concernent des fluides dont la température est comprise entre -80 °C et 0 °C (procédés froids) ou entre 40 °C et 650 °C (procédés chauds).

La performance énergétique est évaluée à partir de la résistance thermique simplifiée, calculée selon la formule :

R’ = épaisseur d’isolant / conductivité thermique

Cette approche normalisée garantit la cohérence des projets financés via le dispositif CEE.

Des gains énergétiques mesurables

Les bénéfices de l’isolation industrielle sont considérables. Selon l’EiiF (European Industrial Insulation Foundation), le gisement d’économies d’énergie en France représente plus de 10TWh/an.

Le CEREN, dans son étude de 2013 sur le calorifugeage des réseaux, estime que 8 % de la vapeur produite dans l’industrie est perdue et que 24 % de ces pertes pourraient être éliminées par une isolation adaptée.

Les retours d’expérience du programme Ecovap (EDF PEPs) confirment qu’une opération bien dimensionnée permet souvent jusqu’à 5 % d’économies sur la facture énergétique totale d’un site.

Ce dispositif s’inscrit dans la logique de transition énergétique du secteur industriel, où l’amélioration du calorifugeage reste l’une des actions à plus fort retour sur investissement.

 Dans les secteurs industriel et tertiaire, l’efficacité des réseaux de distribution de vapeur repose en grande partie sur la qualité de l’isolation. Une tuyauterie mal isolée entraîne des pertes de chaleur significatives, une surconsommation d’énergie, des risques de dégradation prématurée des équipements, voire des problèmes de sécurité pour le personnel. L’isolation d’un réseau vapeur conditionne ainsi la performance globale de l’installation.

Comprendre les spécificités d’un réseau vapeur

Un réseau vapeur se distingue d’autres réseaux par les caractéristiques du fluide qu’il transporte : haute pression et haute température. Cette nature impose des contraintes techniques particulières.

La vapeur cède rapidement sa chaleur au contact de parois froides, ce qui accélère la condensation.

Les réseaux vapeur comportent également des points singuliers (vannes, coudes) qui multiplient les zones critiques en termes d’étanchéité et de perte thermique.

Enfin, la dilatation des tuyauteries impose une attention particulière aux systèmes de supportage et aux choix des matériaux.

Les contraintes à prendre en compte pour l’isolation

Quelles sont les contraintes mécaniques, thermiques ou environnementales à prendre en compte quand on isole un réseau vapeur ?

Les contraintes mécaniques

L’isolation des tuyauteries vapeur doit accompagner les variations dimensionnelles. L’isolant doit donc résister à la compression, conserver ses propriétés dans le temps, et permettre l’accès aux organes de maintenance sans dégradation.

Les contraintes thermiques

Les températures internes peuvent largement dépasser 150 °C. L’isolant doit présenter une faible conductivité thermique (généralement inférieure à 0,06 W/m.K) et maintenir ses performances sans se dégrader. L’objectif est de limiter les pertes d’énergie et de réduire les risques de brûlures au contact des surfaces.

Les contraintes environnementales

Les réseaux peuvent être exposés à l’humidité, aux chocs, aux agents chimiques ou se trouver en milieu enterré. L’isolant doit alors être protégé par un revêtement adapté (alu, inox, PVC…) et conçu pour durer plusieurs décennies sans perte de performance.

Quels matériaux pour isoler un réseau vapeur ?

Il n’existe pas de solution unique. Le choix du matériau d’isolation dépend des températures en jeu, de l’environnement, des exigences de durabilité et des contraintes de pose.

Le verre cellulaire

Le verre cellulaire est réputé pour sa résistance à la vapeur d’eau, son étanchéité intrinsèque et sa stabilité dimensionnelle. Ce matériau est adapté aux réseaux enterrés ou soumis à des environnements agressifs.

Le silicate de calcium

Ce matériau affiche une très bonne tenue à haute température et une excellente résistance mécanique. Il est particulièrement bien adapté aux zones soumises à de fortes contraintes thermiques.

La laine de roche haute densité

Utilisée couramment pour les canalisations industrielles, elle nécessite néanmoins une protection efficace contre l’humidité. Elle doit être posée avec un pare-vapeur et un revêtement pour conserver ses performances.

La mousse phénolique

Moins répandue pour les applications strictement vapeur, la mousse phénolique présente une faible conductivité thermique. Sa tenue à la vapeur d’eau reste à évaluer selon les conditions du site.

Quel que soit le matériau choisi, il doit respecter des critères de performance thermique et être dimensionné en fonction du diamètre des tuyauteries et des conditions d’utilisation.

Bonnes pratiques de mise en œuvre

L’efficacité du calorifugeage sur un réseau vapeur repose autant sur le choix du matériau que sur la qualité de la pose.

La préparation : il faut veiller au nettoyage préalable des tuyaux et à la vérification des supports.

La pose : pour la mise en place de l’isolant, il faut respecter les épaisseurs prescrites et traiter les points singuliers.

La protection : cela peut passer par l’application d’un revêtement mécanique et étanche adapté à l’environnement (extérieur, zone industrielle…).

Le contrôle : il s’agit de la vérification de l’étanchéité, des tests de performance thermique ou encore de la documentation de l’intervention.

Le choix du matériau et la qualité de mise en œuvre conditionnent la durabilité de l’isolation. Pour tout projet d’optimisation, un diagnostic préalable réalisé par un professionnel reste une étape indispensable. Alsic accompagne les industriels, bureaux d’études et exploitants dans la conception et la mise en œuvre de solutions de calorifugeage performantes et durables des réseaux vapeur. Découvrez le catalogue.

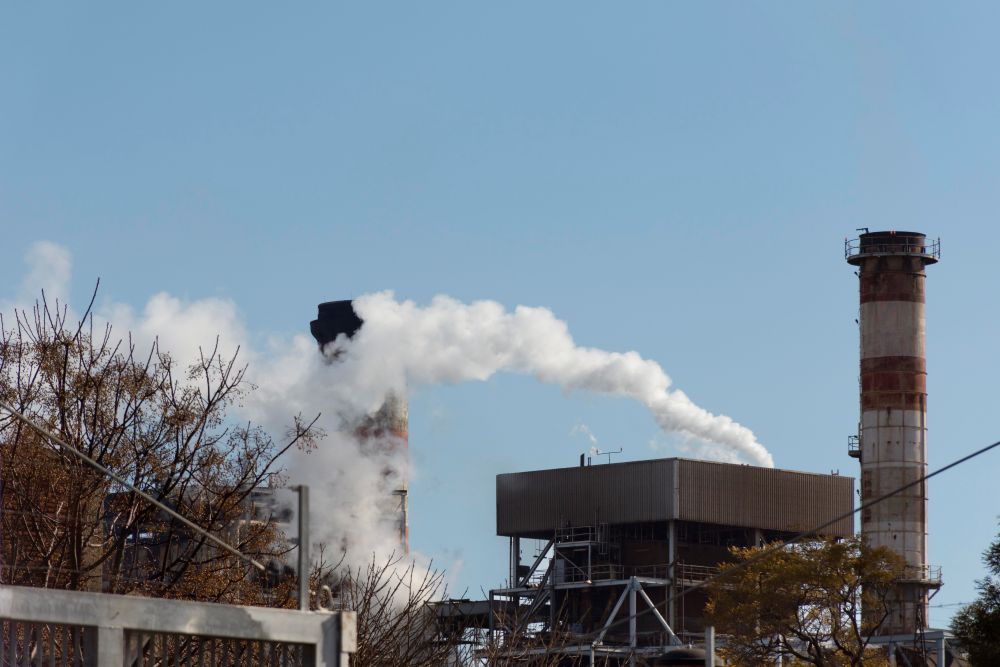

La chaleur fatale est un gisement énergétique encore largement sous-exploité dans l’industrie française. Elle est pourtant valorisable pour des usages thermiques locaux ou mutualisés. Pour en tirer pleinement parti, il faut limiter les pertes sur les réseaux de transfert. Le calorifugeage contribue ici à la performance des systèmes de récupération d’énergie.

Qu’est-ce que la chaleur fatale et pourquoi la récupérer ?

La chaleur fatale (ou énergie fatale) désigne la chaleur produite de manière involontaire lors d’un procédé industriel ou tertiaire, et rejeté sans valorisation.

D’où provient la chaleur fatale dans l’industrie ?

Elle provient notamment des fumées de combustion, des fluides de refroidissement, des équipements en phase de repos thermique ou encore de l’air extrait des locaux. Cette énergie, souvent à haute température, est dissipée dans l’environnement, alors qu’elle pourrait être réutilisée pour des besoins de chauffage, de séchage ou de préchauffage.

Les sources de chaleur fatale sont nombreuses : fours industriels, chaudières, compresseurs, centres de traitement des données, incinérateurs, stations d’épuration, ou encore réseaux de transport en milieu clos. Dans certains cas, la température excède 100 °C, rendant cette chaleur directement exploitable sans processus de transformation complexe.

Pourquoi la valorisation de l’énergie fatale reste encore marginale ?

En France, le gisement théorique est estimé à 109,5 TWh par an selon l’ADEME (donnée 2017, incluant les UIOM, stations d’épuration et data centers). Ce potentiel reste faiblement valorisé malgré les objectifs fixés par la programmation pluriannuelle de l’énergie et la directive européenne sur l’efficacité énergétique.

Sa récupération permet pourtant de réduire la consommation primaire, d’optimiser les installations et de limiter les émissions de CO₂. Mais pour maîtriser le processus de bout en bout, il faut aussi assurer un transfert sans déperdition.

Quel rôle joue le calorifugeage dans la récupération d’énergie fatale ?

Pour récupérer de la chaleur fatale, il ne suffit pas de capter l’énergie à la source. Il faut aussi la transporter sans perte jusqu’à son point d’usage. C’est précisément la fonction du calorifugeage : limiter les déperditions thermiques sur les réseaux de fluides caloporteurs.

Les canalisations concernées transportent généralement de la vapeur, des retours de condensats ou de l’eau chaude. Non isolées, elles subissent une déperdition proportionnelle à la longueur du circuit et pouvant varier selon la température du fluide et les conditions ambiantes. Une isolation thermique adaptée permet de maintenir la température utile du fluide, de réduire les besoins de compensation thermique et d’améliorer le rendement global du système.

Le calorifugeage s’intègre ainsi à toute stratégie de valorisation énergétique. Il conditionne la rentabilité et la performance des dispositifs de récupération, notamment dans le cadre d’un raccordement à un réseau de chaleur existant ou mutualisé.

Comment combiner calorifugeage et récupération de chaleur fatale ?

La combinaison du calorifugeage avec des dispositifs de récupération repose sur une logique d’optimisation continue du transfert thermique. Une isolation performante des réseaux permet de stabiliser les flux et d’exploiter la chaleur fatale à des températures compatibles avec les besoins du site ou du réseau de chaleur.

Plusieurs configurations sont possibles. Sur site, le calorifugeage accompagne des échangeurs ou chaudières de récupération en circuit fermé pour du préchauffage ou du séchage. Sur un réseau externe, il garantit que la chaleur captée (souvent à plus de 100 °C) reste exploitable à l’arrivée, sans appoint énergétique coûteux.

La directive européenne et les référentiels techniques nationaux imposent une mise en œuvre conforme aux règles de l’art. Cela inclut le dimensionnement des épaisseurs d’isolant et la maîtrise des ponts thermiques.

La performance du calorifugeage conditionne donc l’efficacité du processus de récupération de la chaleur fatale.

Les déperditions thermiques désignent la chaleur qui s’échappe d’un bâtiment en raison d’une isolation insuffisante, de défauts de mise en œuvre ou de l’absence de traitement des ponts thermiques. Elles augmentent les besoins en chauffage, dégradent le confort intérieur et compliquent le respect des exigences réglementaires. Pour les identifier, il faut avant tout comprendre les mécanismes de transfert thermique, puis localiser les zones de perte à l’aide d’outils adaptés, avant de mettre en œuvre des solutions d’isolation performantes et durables.

Ce que recouvre la notion de déperdition thermique

La chaleur quitte un bâtiment selon trois modes de transfert : la conduction, la convection et le rayonnement.

Comment la chaleur est-elle perdue ?

La conduction intervient à travers les matériaux solides, comme les murs ou la toiture. La convection est le résultat des mouvements d’air qui transportent la chaleur vers des zones plus froides. Le rayonnement transmet l’énergie sous forme d’ondes infrarouges, même sans contact direct.

Comment mesurer ces pertes ?

Pour évaluer ces pertes, on s’appuie sur deux indicateurs clés :

• La conductivité thermique (λ), propre à chaque matériau, exprime sa capacité à laisser passer la chaleur.
• La résistance thermique (R), calculée à partir de l’épaisseur et de la conductivité, mesure l’aptitude à freiner ce transfert.

Plus un matériau présente une faible conductivité et une résistance élevée, plus il est isolant. À l’échelle d’une paroi, on utilise le coefficient de transmission thermique (U), qui indique la quantité de chaleur perdue par mètre carré et par degré d’écart de température entre l’intérieur et l’extérieur. Plus U est bas, plus la paroi est performante.

Ces principes permettent de quantifier les déperditions et de comparer objectivement les performances des composants d’un bâtiment. Le calcul de déperdition thermique repose sur ces données physiques, en tenant compte de la conductivité des matériaux, de leur épaisseur et des surfaces concernées.

Les zones les plus fréquentes de déperdition dans un bâtiment

Les principales pertes thermiques proviennent de l’enveloppe du bâtiment, puis des parois vitrées et des ponts thermiques.

Les déperditions de chaleur par l’enveloppe de la construction

Les toitures sont particulièrement sensibles puisque l’air chaud remonte naturellement dans le bâtiment. Les murs extérieurs constituent une surface d’échange importante. Les planchers bas, au contact de locaux non chauffés ou du sol, représentent une autre source fréquente de déperdition.

Les déperditions thermiques par les parois vitrées

Les parois vitrées, quant à elles, laissent passer davantage de chaleur que les parois opaques. Leur performance dépend fortement du type de vitrage, de l’émissivité des surfaces, et de la qualité des menuiseries. Le coefficient Uw d’une fenêtre permet d’évaluer cette transmission thermique globale.

Les ponts thermiques : attention dans le neuf et le rénové

Les ponts thermiques jouent un rôle secondaire dans les bâtiments anciens non isolés, où l’essentiel des pertes passe par les parois elles-mêmes.

Mais dans les constructions neuves ou rénovées, où les murs, les toitures et les vitrages ont été traités, les zones de discontinuité deviennent souvent les principales sources de déperdition. Leur part peut alors atteindre les 30 % des pertes résiduelles.

Souvent mal identifiés ou négligés en phase de conception ou de rénovation, ils nécessitent une vigilance accrue pour garantir une performance thermique homogène de l’enveloppe.

Comment identifier les déperditions thermiques ?

La détection des déperditions repose sur une double approche : analytique et instrumentale. La première consiste à réaliser un calcul de déperdition thermique à partir des données de construction, en s’appuyant sur les coefficients de transmission thermique (Up, Uc, Uw…) et sur les valeurs par défaut. Ce travail nécessite de croiser les caractéristiques des matériaux avec leur mise en œuvre réelle, et suppose souvent l’intervention d’un bureau d’études thermiques.

Cette approche doit être complétée par des investigations sur site, afin d’identifier les défauts non visibles dans les plans ou les calculs. Plusieurs méthodes permettent d’objectiver ces pertes :

• La thermographie infrarouge, réalisée en période de chauffe, révèle visuellement les zones de fuite thermique à travers des écarts de température de surface. Elle permet de localiser les défauts d’isolation, les ponts thermiques ou les fuites d’air avec une grande précision.
• Le test d’infiltrométrie mesure l’étanchéité à l’air du bâtiment en créant une différence de pression. Il met en évidence les infiltrations d’air parasites, souvent responsables de pertes par convection.
• L’audit énergétique permet une approche globale. Il croise les relevés thermographiques, les consommations réelles et les données techniques du bâtiment pour établir un diagnostic priorisé.

Ces outils sont complémentaires et indispensables pour cibler les interventions à forte valeur ajoutée.

Quelles solutions pour réduire les déperditions thermiques ?

Une fois les zones de déperdition identifiées, plusieurs leviers techniques peuvent être mobilisés pour améliorer la performance thermique d’un bâtiment. L’objectif est de freiner les flux de chaleur par une isolation continue, homogène et durable.

Renforcer l’isolation des parois opaques

Le premier principe consiste à renforcer l’isolation des parois (murs, toitures, planchers) à l’aide de matériaux présentant une faible conductivité thermique (λ) et une résistance adaptée aux exigences réglementaires. Le choix de l’isolant (laine minérale, polyuréthane, panneaux rigides, etc.) dépend du support, de l’épaisseur disponible et des contraintes du bâtiment.

Corriger les ponts thermiques

Pour les ponts thermiques, la seule isolation des surfaces courantes ne suffit pas. Ces zones doivent faire l’objet d’un traitement spécifique, par exemple via des rupteurs de ponts thermiques, une isolation par l’extérieur, ou une conception limitant les discontinuités dans l’enveloppe. Dans les bâtiments tertiaires, les structures porteuses métalliques ou les liaisons façade/plancher sont souvent critiques.

Assurer l’étanchéité à l’air

L’autre levier fondamental concerne l’étanchéité à l’air. Même en présence d’un isolant performant, des défauts de continuité (jonctions, réseaux traversants, menuiseries mal posées) peuvent entraîner des pertes importantes. Il convient donc de mettre en œuvre des bandes d’étanchéité ou des systèmes de calfeutrement conformes aux règles professionnelles.

Optimiser les vitrages et menuiseries

Enfin, la performance thermique globale dépend aussi de la qualité des vitrages et des menuiseries. Le remplacement d’un simple vitrage par un double ou triple vitrage à faible émissivité, combiné à une menuiserie isolante, améliore significativement le coefficient Uw et limite l’effet de paroi froide.
