Un échangeur thermique transfère de la chaleur entre deux fluides afin d’assurer un chauffage, un refroidissement ou une récupération d’énergie. Son efficacité repose sur un équilibre thermique précis. Sans isolation, une partie de l’énergie est dissipée vers l’extérieur, ce qui dégrade les performances et augmente les consommations. Sur certaines installations, les pertes peuvent représenter plusieurs kilowatts en continu. Isoler un échangeur permet donc de maintenir les conditions de fonctionnement, de limiter les déperditions et de préserver les équipements sur le long terme.
Échangeur thermique : définition, fonctionnement et types
Un échangeur thermique permet un transfert de chaleur entre deux fluides sans mélange. Le fluide chaud cède une partie de son énergie au fluide froid à travers une surface d’échange. L’efficacité dépend principalement de l’écart de température entre les fluides et de la surface disponible pour l’échange.
Plus la différence de température est élevée, plus le transfert de chaleur est rapide. C’est pour cette raison que les échangeurs sont conçus pour maximiser la surface de contact entre les fluides. Dans les échangeurs à plaques, cette surface est optimisée, ce qui permet d’atteindre des niveaux de performance élevés dans un volume réduit. À l’inverse, les échangeurs tubulaires sont plus robustes et utilisés dans des environnements industriels plus contraignants.
On distingue principalement :
- Les échangeurs à plaques, compacts et très utilisés en CVC
- Les échangeurs tubulaires, adaptés aux process industriels
- Les échangeurs brasés, conçus pour des circuits sous pression
- Les échangeurs air/air et air/eau, utilisés en ventilation et en chauffage
Chaque technologie implique des contraintes différentes, notamment en matière d’isolation et d’accès pour la maintenance.
Pourquoi isoler un échangeur thermique ?
L’isolation limite les échanges de chaleur entre l’équipement et son environnement. Sans protection, les pertes thermiques peuvent être importantes, surtout sur des surfaces exposées à l’air ambiant.
Réduction des pertes thermiques
Un échangeur non isolé peut perdre plusieurs centaines de watts par mètre carré. Sur un équipement de 5 m², cela peut représenter entre 1 et 2 kW dissipés en continu.
Sur une année complète, une perte de 2 kW correspond à environ 17 500 kWh, soit l’équivalent de la consommation annuelle de chauffage d’un logement bien isolé. Cette énergie est perdue sans aucun bénéfice pour le système.

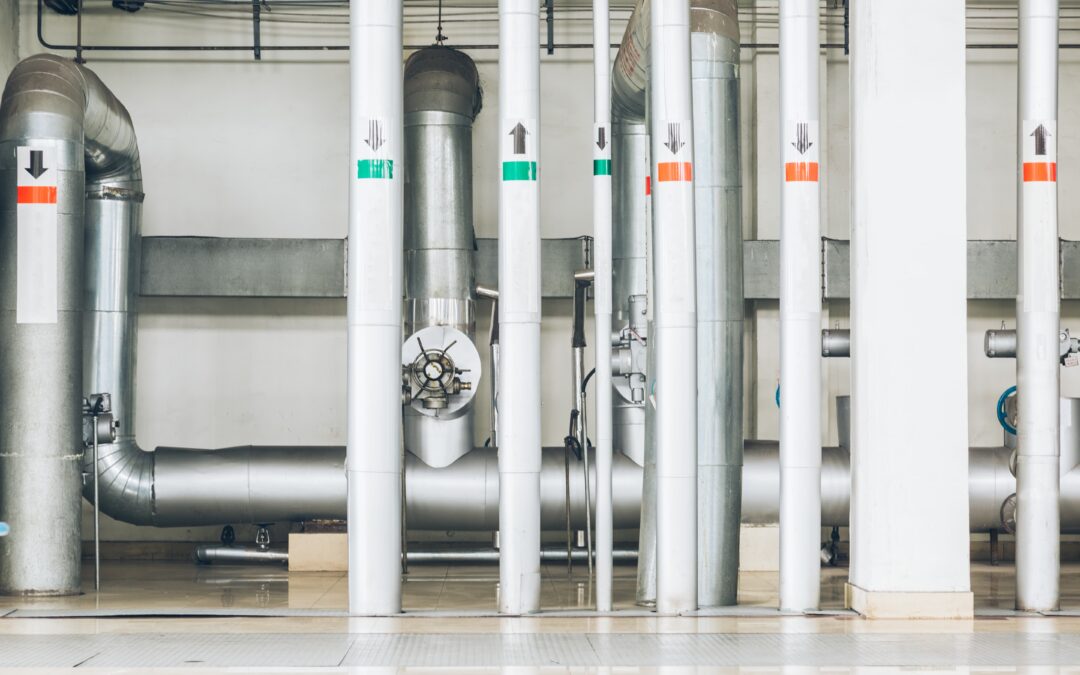

Avec une isolation adaptée, ces pertes peuvent être réduites de 70 à 90 % selon l’épaisseur et le matériau utilisé, comme on peut l’observer sur des installations de calorifugeage industriel. La température du fluide est mieux conservée et les performances restent stables.
Amélioration de l’efficacité du système
Un échangeur est conçu pour fonctionner avec des températures précises. Lorsque des pertes apparaissent, ces conditions ne sont plus respectées.
Le système doit alors compenser en permanence, ce qui entraîne :
- Un fonctionnement plus long des équipements
- Une augmentation des consommations
- Une baisse du rendement réel
Une isolation bien dimensionnée permet de maintenir un fonctionnement proche des performances attendues.
Protection des équipements
Les surfaces non isolées sont directement exposées à l’air ambiant. Sur les réseaux froids, la température de surface peut descendre sous le point de rosée, ce qui provoque l’apparition d’eau.
Cette condensation favorise la corrosion et accélère l’usure des composants. Dans certains cas, elle peut réduire significativement la durée de vie des équipements. L’isolation limite ces phénomènes et réduit les besoins de maintenance.
Quelles solutions pour isoler un échangeur thermique ?
L’isolation doit s’adapter à la forme de l’échangeur et aux contraintes d’exploitation, notamment lorsqu’il s’agit de surfaces planes ou cylindriques. Les matériaux utilisés présentent généralement une conductivité thermique faible, comprise entre 0,03 et 0,04 W/m.K, ce qui limite les transferts de chaleur.
Les matelas isolants
Les matelas isolants sont largement utilisés pour les échangeurs, notamment en milieu industriel. Ils sont constitués d’un isolant souple, souvent en laine minérale, protégé par une enveloppe textile résistante. Ils permettent de réduire efficacement les pertes thermiques tout en restant démontables. Cette caractéristique facilite les opérations de maintenance, notamment sur les échangeurs à plaques.
Les isolants rigides et semi-rigides
Les panneaux ou coquilles isolantes sont utilisés lorsque la géométrie de l’échangeur est simple. Ils offrent une bonne tenue dans le temps et une performance thermique stable.
Leur efficacité dépend fortement de la qualité de la pose et de la continuité de l’isolation sur toute la surface.
Les enveloppes isolantes sur mesure
Pour les équipements complexes, des solutions sur mesure peuvent être mises en place. Elles permettent de couvrir l’ensemble de l’échangeur, même lorsque les formes sont irrégulières. Ces solutions sont utilisées dans des installations où les pertes doivent être maîtrisées de manière précise, notamment dans l’industrie.
Comment choisir une isolation adaptée à un échangeur thermique ?
Le choix d’une isolation dépend de plusieurs paramètres techniques. La température de fonctionnement est le premier critère. Les échangeurs à haute température nécessitent des matériaux capables de résister à des conditions thermiques élevées, alors que les circuits froids demandent des solutions limitant la condensation.
L’environnement d’installation influence aussi la performance. En extérieur ou en zone humide, les matériaux doivent résister aux conditions ambiantes et conserver leurs propriétés dans le temps. La configuration de l’échangeur joue également un rôle. Les équipements nécessitant des interventions régulières doivent être isolés avec des solutions démontables.
Enfin, l’épaisseur de l’isolant reste importante. Une épaisseur insuffisante limite fortement l’efficacité, même avec un matériau performant. À l’inverse, une isolation correctement dimensionnée permet de réduire significativement les pertes et d’optimiser le rendement global.
